VÉRINS HYDRAULIQUES DOUBLE EFFET

Comment fonctionne un vérin hydraulique double effet ?

Contrairement à un vérin simplet effet tige plongeante, le vérin double effet est conçu pour produire deux mouvements. En effet, il est conçu avec un piston pour créer un mouvement aller et un mouvement retour.

De plus, la pression et le débit s’exercent via deux orifices d’alimentations qui alimentent alternativement chaque chambre du vérin hydraulique. Ainsi, la tige rentre ou sort selon la force et la vitesse que nous souhaitons exercer d’un côté ou de l’autre.

Vérin double effet standard

VÉRIN DOUBLE EFFET STANDARD

Déterminer votre vérin

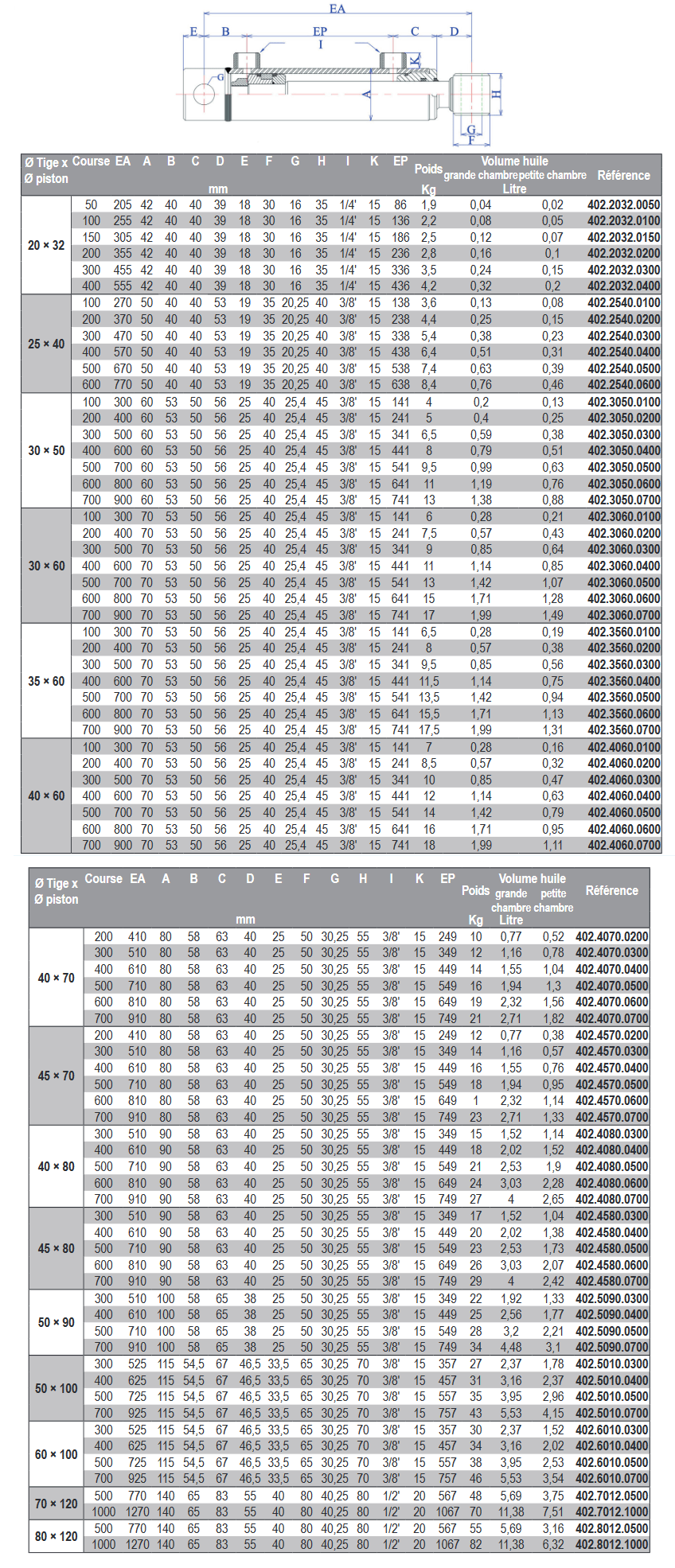

Détermination vérin double effet standard

Vérin double effet brut

VÉRIN DOUBLE EFFET BRUT

Déterminer votre vérin

Détermination vérin double effet brut

Vérin fendeuse de bûches

VÉRIN FENDEUSE DE BÛCHES

Déterminer votre vérin

Détermination vérin fendeuse de bûches

Détermination tourillons

Descriptif technique

Vous retrouverez toutes ces informations dans les fiches techniques téléchargeables en bas de page.

Pression

Pression de service minimum 20 bar, maximum 200 bar, pour les vérins standards sous réserve de la limite de flambage.
Option sur demande jusqu’à 350 bar.

Matériaux

Tige : acier au carbone Ck45 chromé dur 25μ +ou- 5μ. Résistance à la corrosion 120 heures classe 9 selon la norme ISO 9227 / 4540, tolérance f7, rugosité Ra maxi 0.2 μm.
Option sur demande en Nikrom 350, résistance à la corrosion 1000 heures classe 10, selon norme ISO 9227 NSS.

Tube : Jusqu’à un diamètre de piston 100mm tube glacé en acier de précision étiré St52-3BK tolérance sur diamètre intérieur H9/H10, rugosité Ra 0.8μm. Pour vérin de piston supérieur à 100mm tube rodé en acier de précision étiré à froid ou laminé à chaud DIN 2391 St 52B tolérance sur diamètre intérieur H8, rugosité Ra 0.4μm. Option sur demande en tube rodé ou pour toutes les dimensions.

Joints

Joints matière nitrile et polyuréthane. Température de fonctionnement et de stockage maximum 90° mini -20°

Option sur demande en joints viton :

  • Vitesse maximum 0.5 m/sec.
  • Température: -20°C à +90°C

Comment déterminer un vérin hydraulique double effet ?

Afin de déterminer correctement vos vérins, vous devez connaître la pression disponible sur votre circuit hydraulique, la charge à déplacer ainsi que la course à effectuer. Il faut être très vigilant sur le milieu dans lequel il évoluera (engrais, produits chimiques, brouillard salin….), ceci déterminera le traitement de la tige et du corps si nécessaire.

Comment bien réussir la mise en service du vérin ?

Dans le cas d’une utilisation de vérin double effet en simple effet, il est recommandé de raccorder l’orifice non soumis à la pression au réservoir afin d’assurer l’étanchéité et la lubrification au niveau du piston et d’éviter la corrosion.

Demander un devis

Contactez-nous par téléphone au 02 99 00 84 00 ou remplissez notre formulaire en cliquant ici

Télécharger les fiches techniques

Cliquez ici pour les télécharger. Vous pourrez ainsi déterminer vos vérins pour de prochaines demandes.
